国六 东风22米高空作业车技术规格书

该车采用东风4500mm，轴距底盘，型号：EQ1185LJ9CDE ，带空调、方向助力，由东风公司提供玉柴200马力发动机、康明斯210马力发动机，轮胎型号为295/80R22.5真空胎。

主要特点：

1、 臂架和支腿均采用高强度钢板HQ60/5.0对焊成型，受力大，强度高；

2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

3、 转台双向360°回转，采用了行星齿轮传动式减速机构；（具有自润滑和自锁功能）

4、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

5、 下车与上车互锁，操作安全、可靠；

6、 上车操作通过节流阀实现无极调速；

7、 吊篮采用外置拉杆机械式调平，更加稳定和可靠；

8、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

9、 配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车；

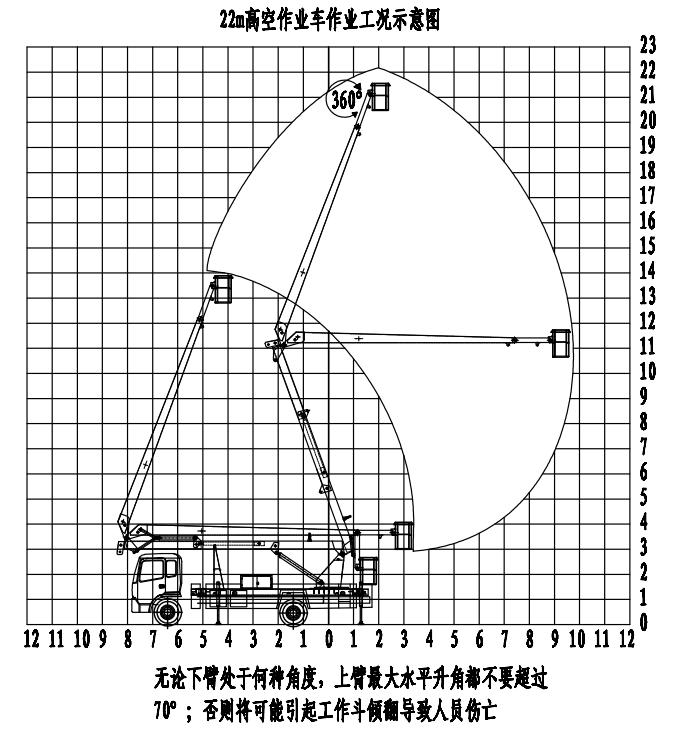

作业工况图

1、高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2. 适用标准

供货方应使用新颁布执行的标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

10）CCAP-C11-01-2014  《强制形产品认证实施细则 汽车》

3、使用环境条件

1)海拔高度： ≤1000米

2)环境温度：    -5℃ ～ +40℃

3)相对湿度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度 0.3g

                 地面垂直加速度 0.15g

 同时作用持续三个正弦波

 安全系数 1.67

5)大日温差：  15℃

6)日照强度(风速0.5m/s时)：0.1W/cm²

7)大风速：       ≤ 10.7m/s1）

4、 主要技术参数

5、作业范围图

6、主要液压元件清单

以上所列参数供用户选购参考，本公司保留改进产品的权利。

特点：

1、带平衡阀液压马达更加安全可靠，带卷扬，应急动力单元，四支腿爆闪，吊篮照明灯。

2、油缸、阀、减速机、马达承诺质保两年。
