伸 缩 式
国六 江铃17.5高 空 作 业 车
型号：HNY5047JGKJ6
（江铃国六底盘17.5米蓝牌）

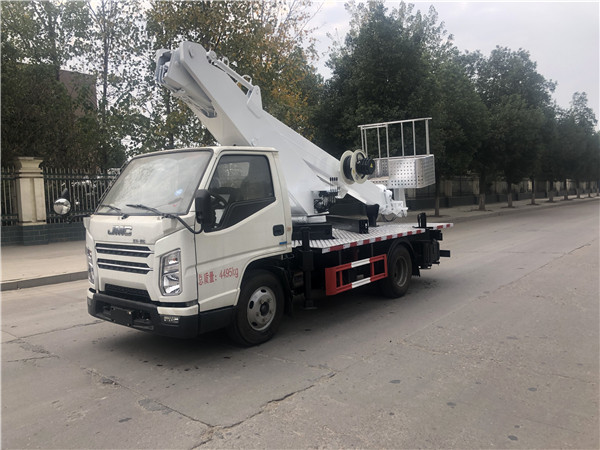

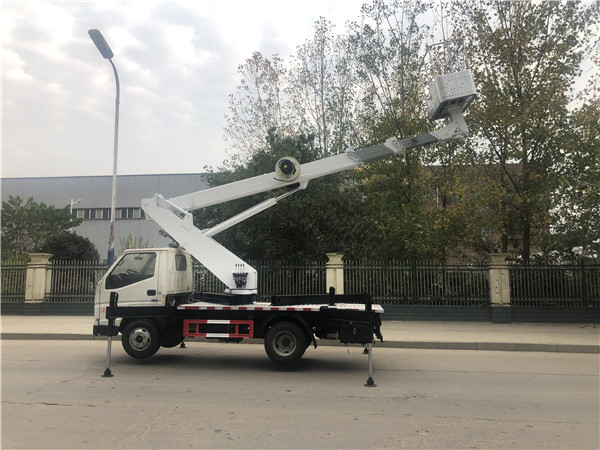

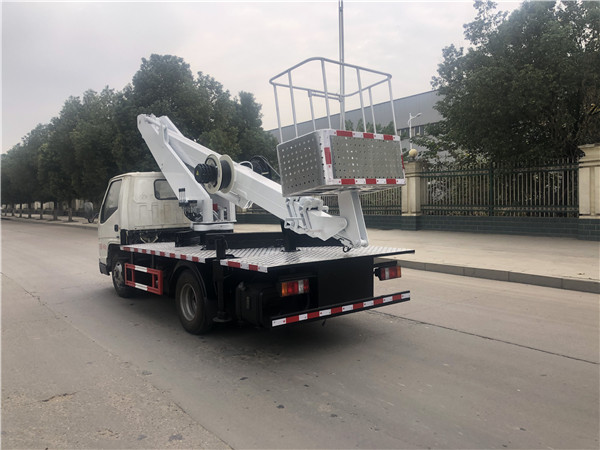

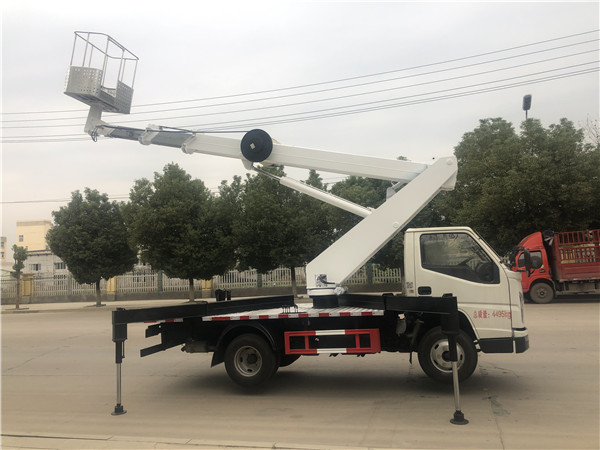

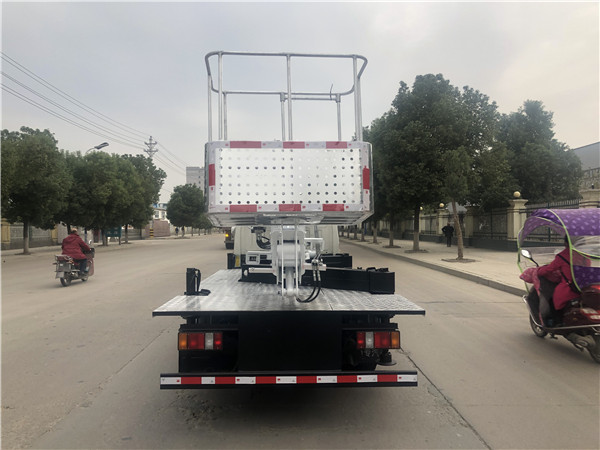

作业工况照片：

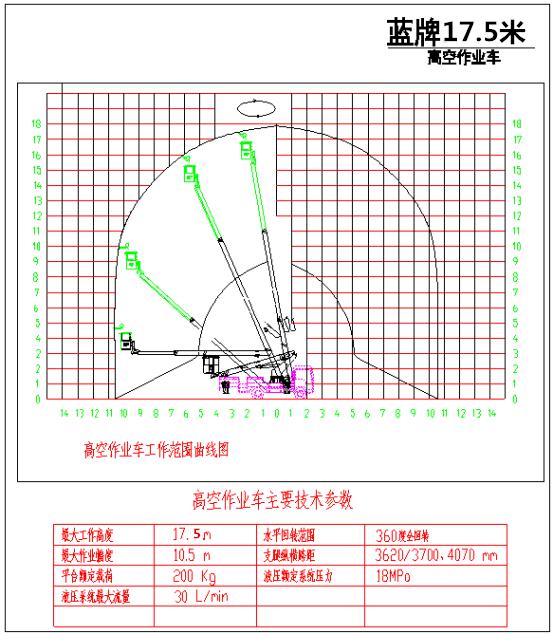

作业幅度：
主要技术参数：
17.5米蓝牌高空作业车主要技术参数 |
||||
类别 |
项目 |
单位 |
数据 |
|
尺寸参数 |
总长 |
mm |
5990 |
|
总宽 |
mm |
2010 |
||
总高 |
mm |
3060 |
||
质量参数 |
乘坐人数（含驾驶员） |
人 |
2 |
|
总质量 |
kg |
4495 |
||
主要性能参数 |
工作平台额定载荷 |
kg |
200 |
|
大作业高度 |
m |
17.5 |
||
大作业高度时作业幅度 |
m |
2.9 |
||
大作业幅度 |
m |
10.5 |
||
大作业幅度时作业高度 |
m |
4.5 |
||
支腿跨距 |
横向 |
mm |
3660 |
|
纵向 |
mm |
4300 |
||
臂架变幅时间 |
s |
60 |
||
臂架回转速度 |
s/r |
75 |
||
支腿收放时间 |
s |
40 |
||
行驶参数 |
前悬 |
mm |
1075 |
|
后悬 |
mm |
1815 |
||
后伸 |
mm |
/ |
||
轴距 |
mm |
2800 |
||
高行驶速度 |
Km/h |
100 |
||
小离地间隙 |
mm |
223 |
||
接近角 |
. |
21 |
||
离去角 |
. |
15 |
||
配置说明
部件名称 |
简要说明 |
底盘 |
江铃 |
发动机 |
柴油发动机，国六排放 |
驾驶室 |
单排座，可乘坐2人，驾驶室配置空调，方向助力 |
围板及走台板 |
不锈钢围栏及防滑走台板 |
取力系统 |
手动操作 |
工作平台mm |
1100x650x1150 |
臂架形式 |
三节四边型工作臂，同步伸缩 |
支腿 |
X型，单独可调 |
操作 |
工作平台和地面遥控器电气操作 |
控制系统 |
电液比例控制系统，也可选装负载比例系统，实现双动作同步，实现无级调速 |
调平系统 |
液压自动调平 |
基本功能及配置
17.5米高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，大作业高度17.5米，大作业幅度10.5米。 |
|
名称 |
简要说明 |
上下车自动互锁装置 |
用于上下车互锁，防止误操作发生危险 |
水平检测功能 |
实时检测整车是否水平 |
应急电动应急泵 |
当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 |
用于紧急停止操作 |
夜间安全警示装置 |
在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 |
可检测整车横向纵向两个方向倾斜状态 |
实时通讯 |
在平台和地面配有无线对讲 |
主要性能特点
l X型支腿，稳定性好，可同时或单独操作，适应多种工况。

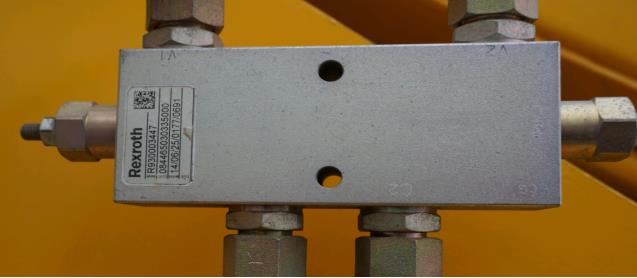

l 主要配套液压、电器件：平衡阀、控制器等均为进口件，全比例系统配座椅。
l 底盘采用江铃国六底盘，配有空调，方向盘采用液压助力。

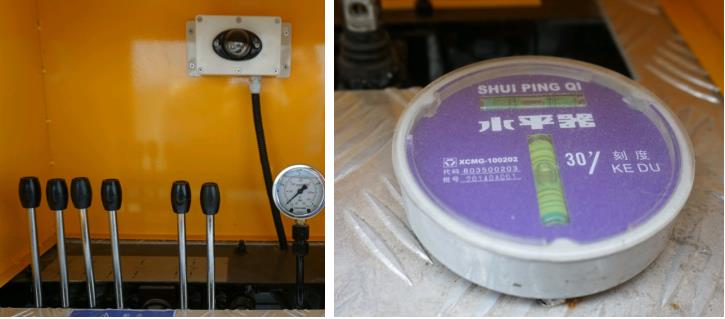

l 下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪，保证车辆水平，确保安全。
l 平台左右回转采用进口封闭式摆动缸形式或电机驱动形式，工作灵活方便，安全可靠。
l 电脑控制，自动限幅，危险工作报警，安全性能卓越。下车有显示器，实时显示整车作业工况。

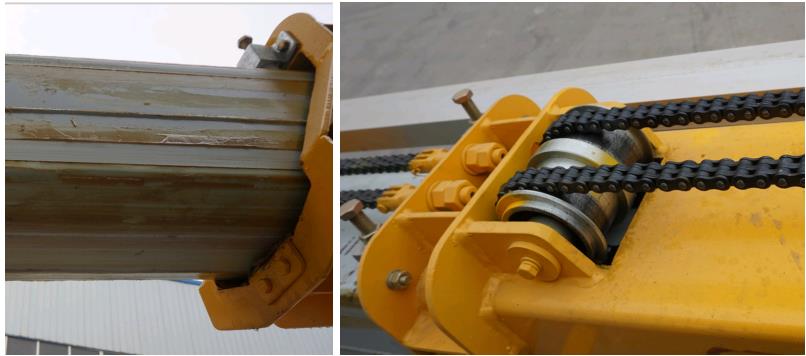

l 四边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。
l 整车电器采用CAN总线控制系统，线路整齐、简易。整车有三处操作：平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全可靠，工作效率高。
备注：以上所列参数仅供用户参考，本公司保留对车型产品改进的权利。
