【整车技术参数】

产品名称

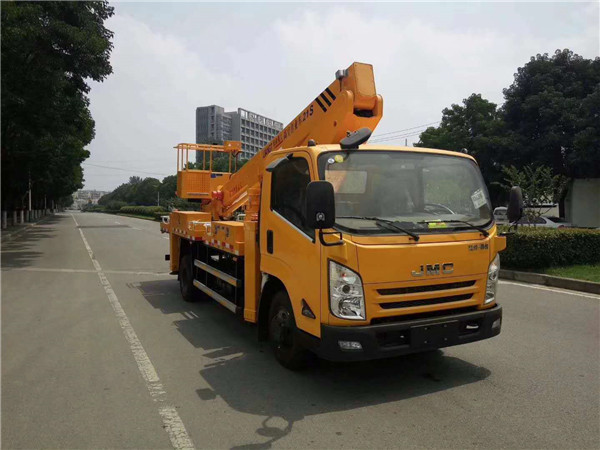

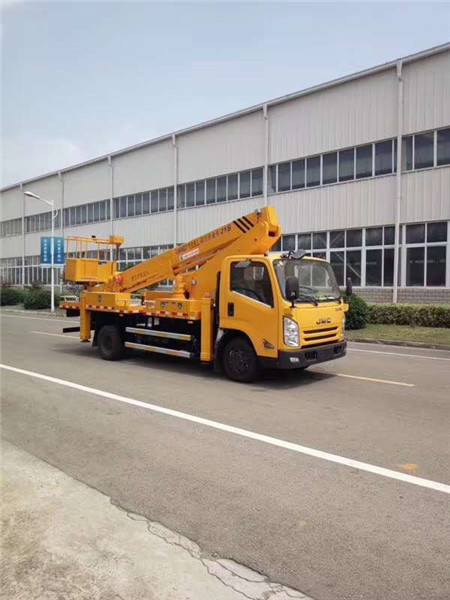

高空作业车

产品型号

CLW5086JGKJ5

总质量(Kg)

7775

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

7750×2160×3190

整备质量(Kg)

7580

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

鞍座大载质量(Kg)

接近角/离去角(°)

20/11

前悬/后悬(mm)

1155/2205

轴荷(Kg)

2750/5025

高车速(Km/h)

100

备注

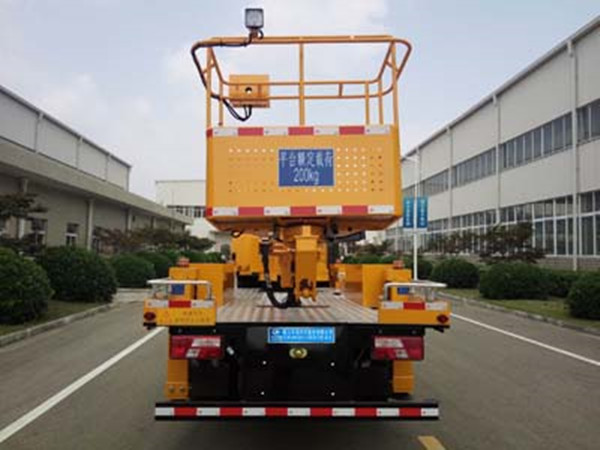

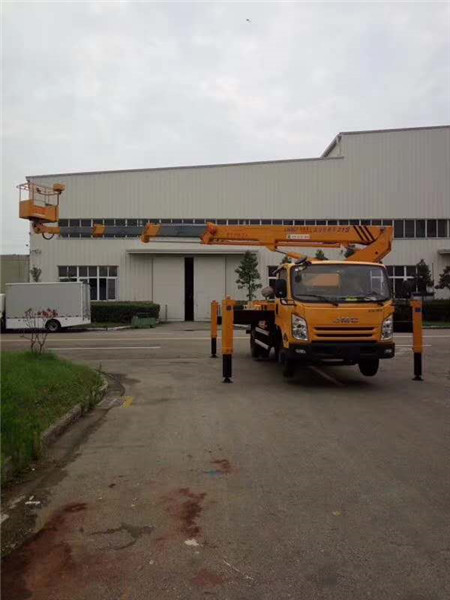

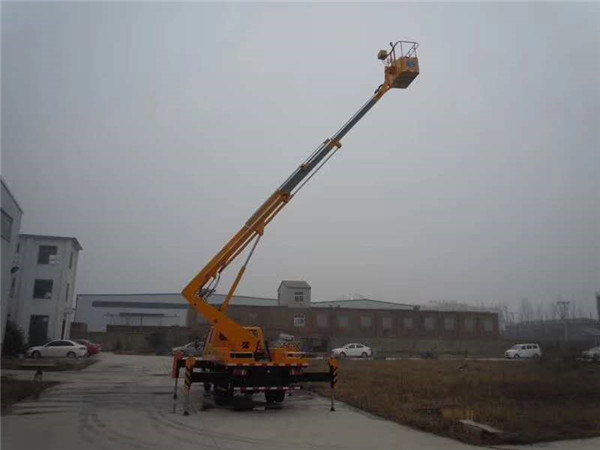

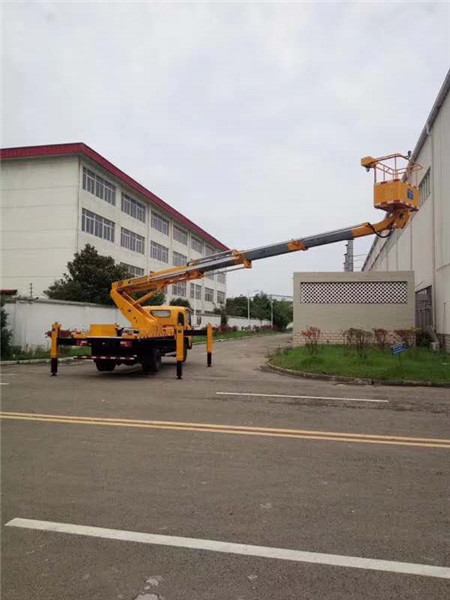

该车由液压机构,臂架,转台,工作平台,支腿等构成,通过臂架伸缩,转台回转,将工作平台举升至作业位置;该车后伸(mm):575;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):410,随底盘选装驾驶室,ABS系统型号:VIE ABS-II,ABS系统生产厂家:上海万捷汽车控制系统有限公司。

【底盘技术参数】

底盘型号

JX1083TK25

底盘名称

载货汽车底盘

商标名称

江铃牌

生产企业

江铃汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3815

轮胎规格

7.50R16LT 14PR

钢板弹簧片数

8/7+7,9/9+8

前轮距(mm)

1680

燃料种类

柴油

后轮距(mm)

1640

排放依据标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

JX4D30A5H

江铃汽车股份有限公司

2892

112
