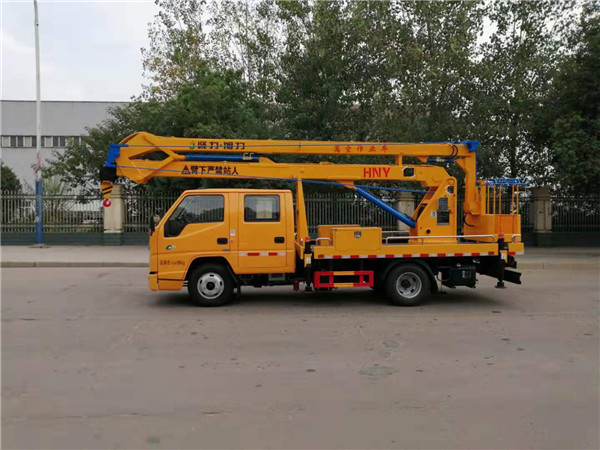

（国六）江铃16米高空作业车技术规格书

该车采用江铃3360mm轴距底盘，型号：JX1041TSG26，带空调、方向助力，

由江铃公司提供江铃115马力发动机。

主要特点：

1、 臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高；

2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

3、 回转机构采用可调节式，方便调节；

4、 转台双向360°回转，采用了的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；

5、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

6、 下车与上车互锁，操作安全、可靠；

7、 上车操作通过节流阀实现无极调速；

8、 吊篮采用外置拉杆机械式调平，更加稳定和可靠；

9、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

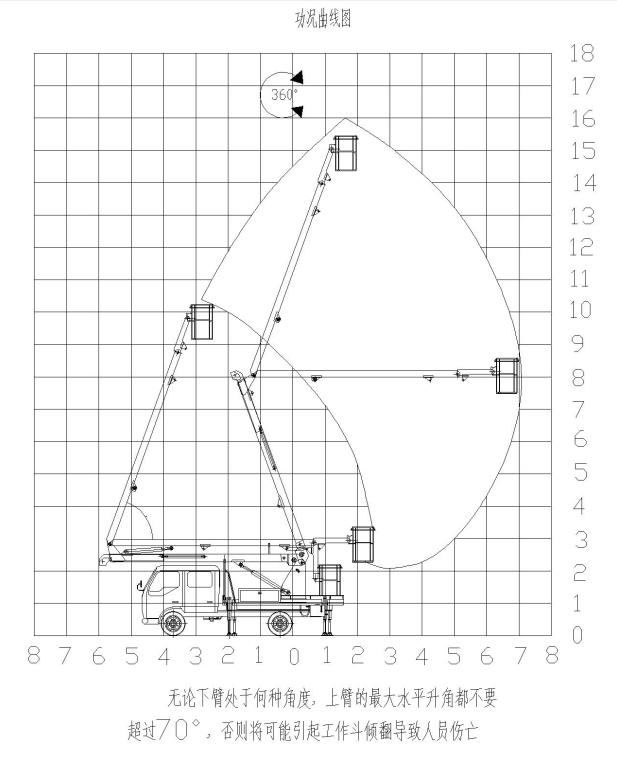

作业工况图

1、高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2. 适用标准

供货方应使用新颁布执行的标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引用有以下标准：

3、使用环境条件

1)海拔高度： ≤1000米

2)环境温度：    -5℃ ～ +40℃

3)相对湿度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度 0.3g

                 地面垂直加速度 0.15g

 同时作用持续三个正弦波

 安全系数 1.67

5)大日温差：  15℃

6)日照强度(风速0.5m/s时)：0.1W/cm²

7)大风速：       ≤ 10.7m/s1）

4、 主要技术参数

5、作业范围图

6、主要液压元件清单

以上所列参数供用户选购参考，本公司保留改进产品的权利。

特点：

1、带平衡阀液压马达更加安全可靠，标配伸缩卷扬，四支腿爆闪，吊篮照明灯。

2、油缸、阀、减速机承诺质保两年。
