东风22米高空作业车（国六）
型号：HNY5080JGKE6

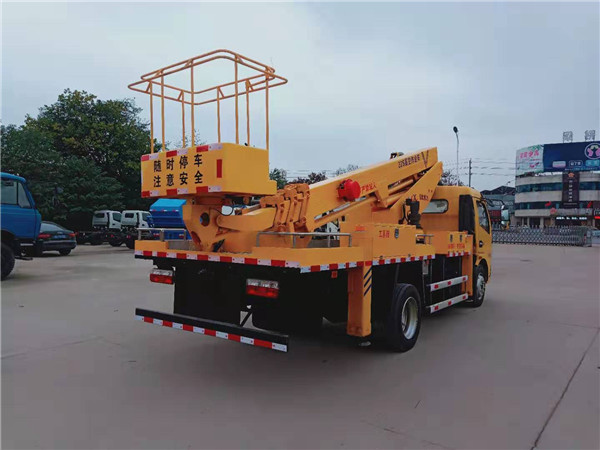

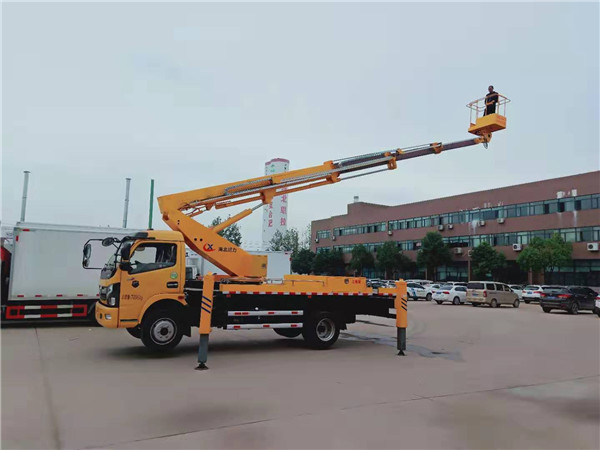

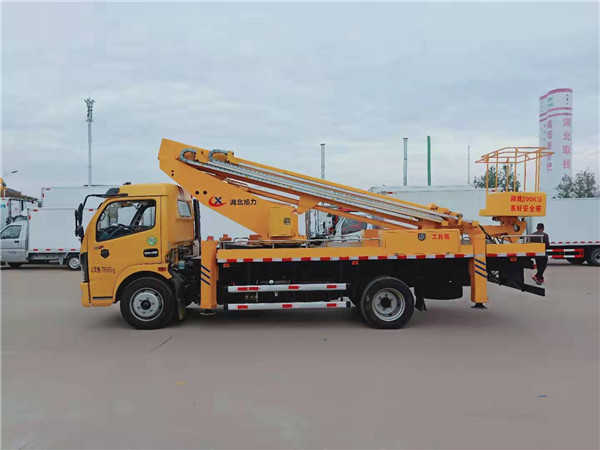

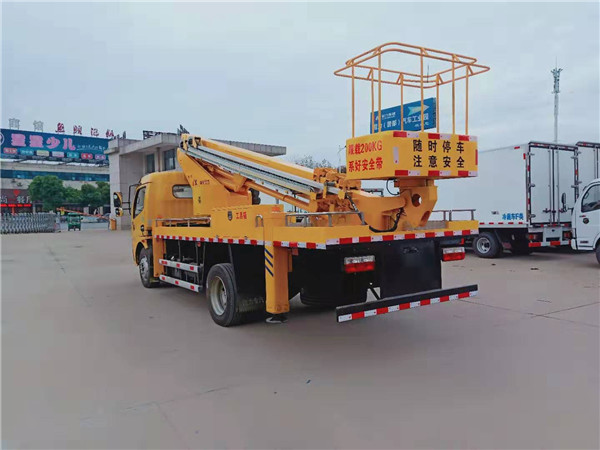

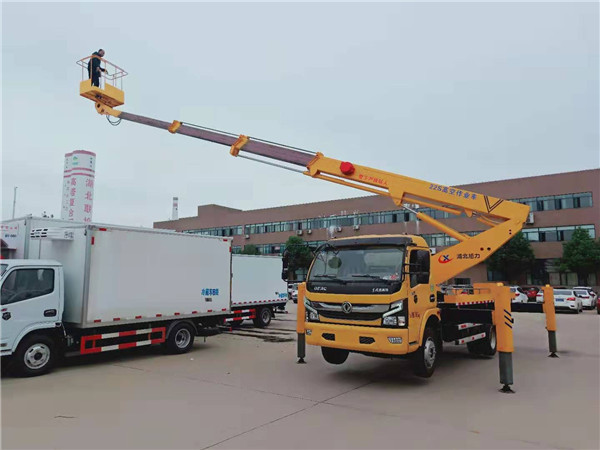

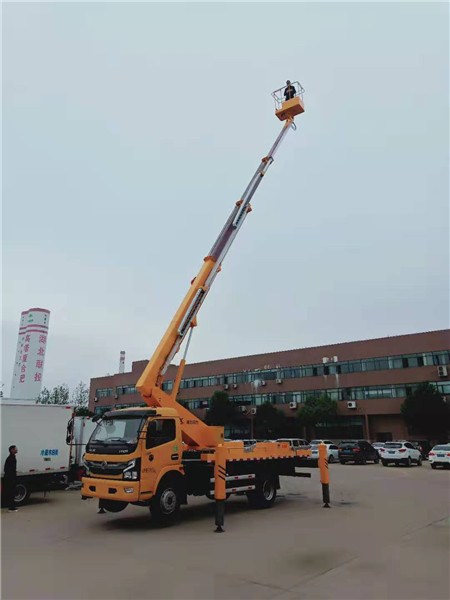

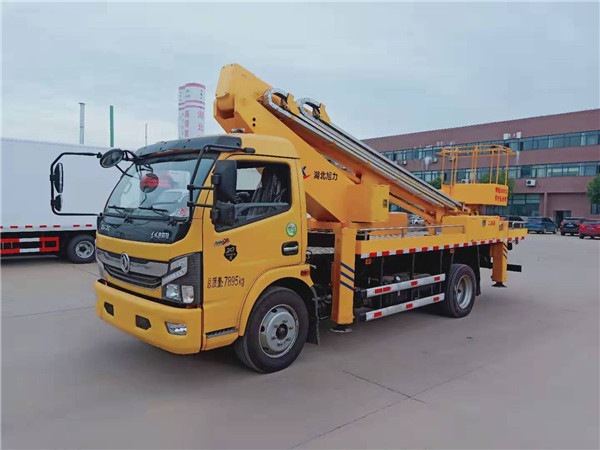

整车外形
主要技术参数
东风22米高空作业车主要技术参数 |
||||
类别 |
项目 |
单位 |
数据 |
|
尺寸参数 |
★总长 |
mm |
7750 |
|
★总宽 |
mm |
2190 |
||
★总高 |
mm |
3130 |
||
质量参数 |
乘坐人数（含驾驶员） |
人 |
3 |
|
总质量 |
kg |
7895 |
||
主要性能参数 |
工作平台额定载荷★ |
kg |
200 |
|
大作业高度★ |
m |
22 |
||
★大作业高度时作业幅度 |
m |
5.0 |
||
★大作业幅度 |
m |
13.6 |
||
大作业幅度时作业高★度 |
m |
5.36 |
||
支腿跨距★ |
横向 |
mm |
4120 |
|
纵向 |
mm |
4650 |
||
臂架变幅时间 |
s |
100 |
||
臂架回转速度 |
s/r |
75 |
||
支腿收放时间 |
s |
40 |
||
行驶参数 |
★前悬 |
mm |
1130 |
|
★后悬 |
mm |
2310 |
||
★后伸 |
mm |
1250 |
||
★轴距 |
mm |
3800 |
||
高行驶速度 |
Km/h |
103 |
||
小离地间隙 |
mm |
195 |
||
接近角 |
. |
21 |
||
离去角 |
. |
14 |
||
配置说明
部件名称 |
简要说明 |
底盘型号 |
EQ1125SJ8CDC |
发动机 |
朝柴发动机，大功率125KW，170马力，国六排放 |
驾驶室 |
单排座，可乘坐3人，驾驶室装备空调 |
围板及走台板 |
不锈钢围栏及防滑走台板 |
取力系统 |
机械操作 |
工作平台 |
（1000）1100x700x1150 |
臂架形式 |
★四节六边型工作臂，同步伸缩 |
回转装置 |
旋转回转 |
支腿 |
★K型支腿，稳定性好，可同时或单独操作，适应多种工况。 |
操作 |
★工作平台和地面遥控器电气操作 |
控制系统 |
电液比例控制系统，实现无级调速 |
调平系统 |
液压自动调平 |
基本功能及安全配置
高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，大作业高度22米，大作业幅度13.6米。 |
|
名称 |
简要说明 |
上下车自动互锁装置 |
★用于上下车互锁，防止误操作发生危险 |
支腿检测功能 |
当支腿出现不受力情况，智能限动，保护安全， |
水平检测功能 |
★实时检测整车是否水平 |
应急电动应急泵 |
当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 |
用于紧急停止操作 |
夜间安全警示装置 |
在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 |
可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 |
在转台和平台处可对发动机进行点火，熄火控制 |
实时通讯 |
在平台和下车设有无线对讲 |
主要性能特点
l K型支腿，稳定性好，可同时或单独操作，适应多种工况。★
l

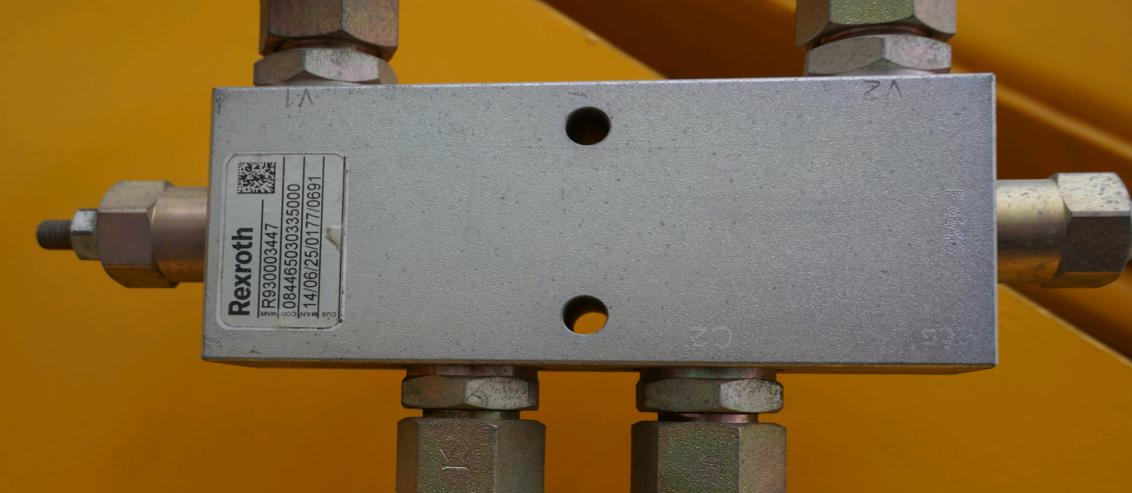

主要配套液压、电器件：负载敏感比例阀、平衡阀、控制器等均为进口件。★
l 底盘采用东风底盘，配有空调，方向盘采用液压助力。
l 下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪，保证车辆水平，确保安全。★
l 平台左右回转采用进口封闭式摆动缸形式，工作灵活方便，安全可靠★

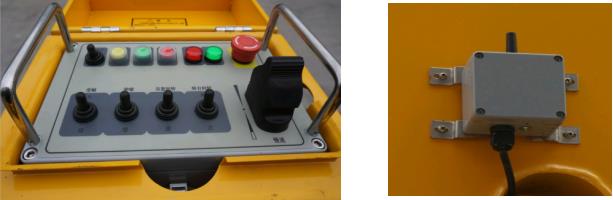

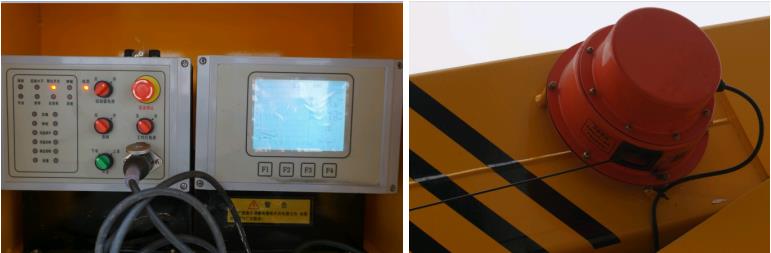

l 电脑控制，自动限幅，危险工作报警，安全性能卓越。下车有显示器，实时显示整车作业工况。★
六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。★
l 整车电器采用CAN总线控制系统，线路整齐、简易。整车有三处操作：平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全可靠，工作效率高。★

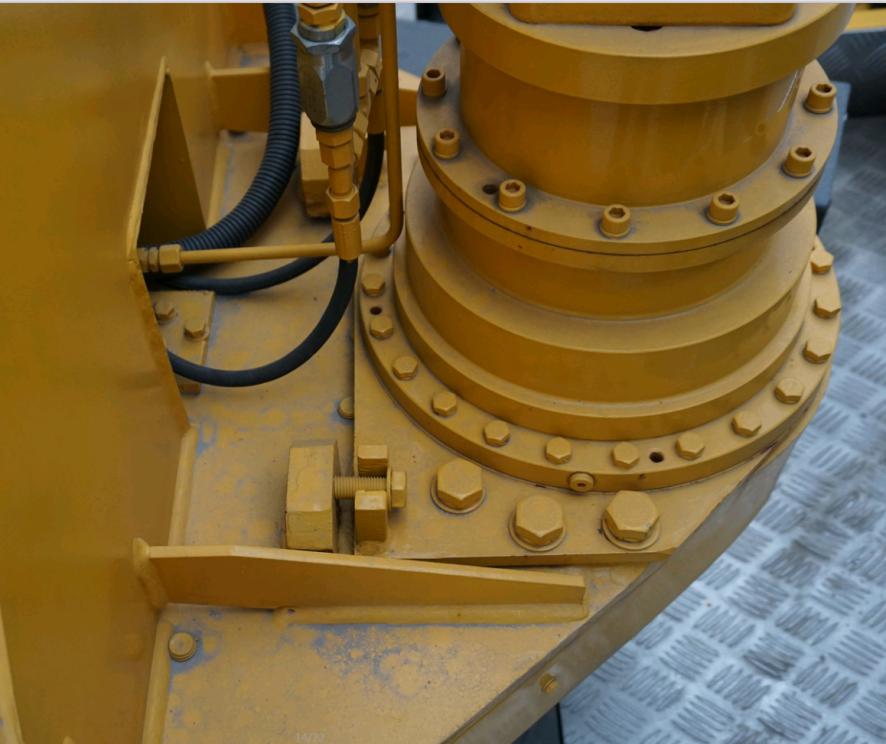

l 回转机构采用可调节式，方便调节。

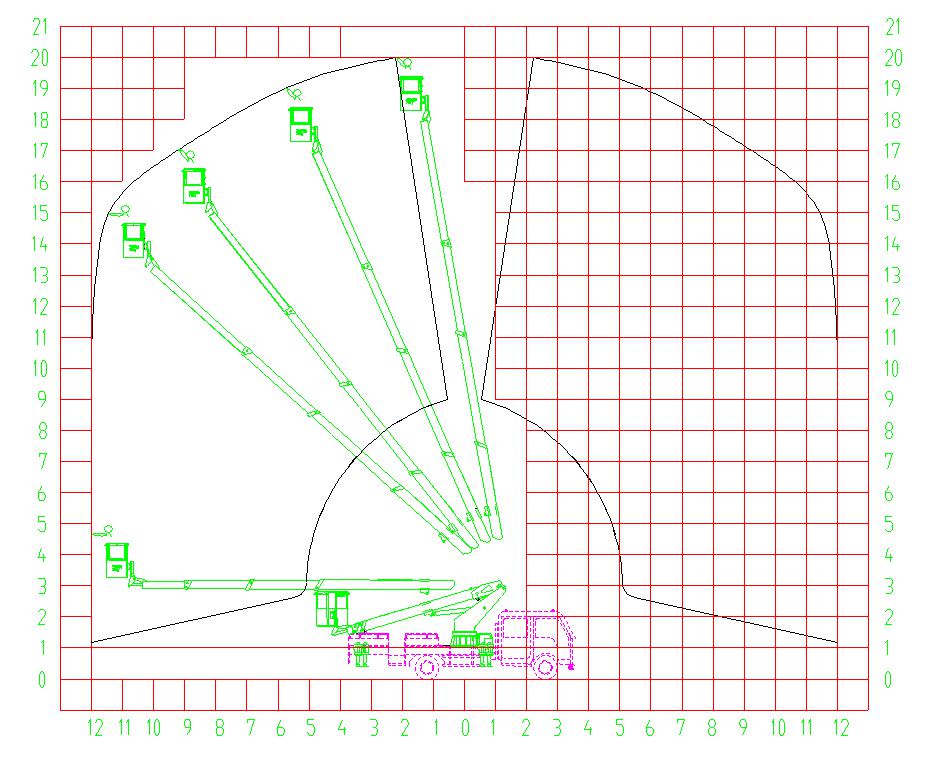

工作曲线图
以上所列参数供用户选购参考，本公司保留改进产品的权利。
